​ BRECO ATN 同步带工装镶嵌件与标准紧固件全套选型装配指南

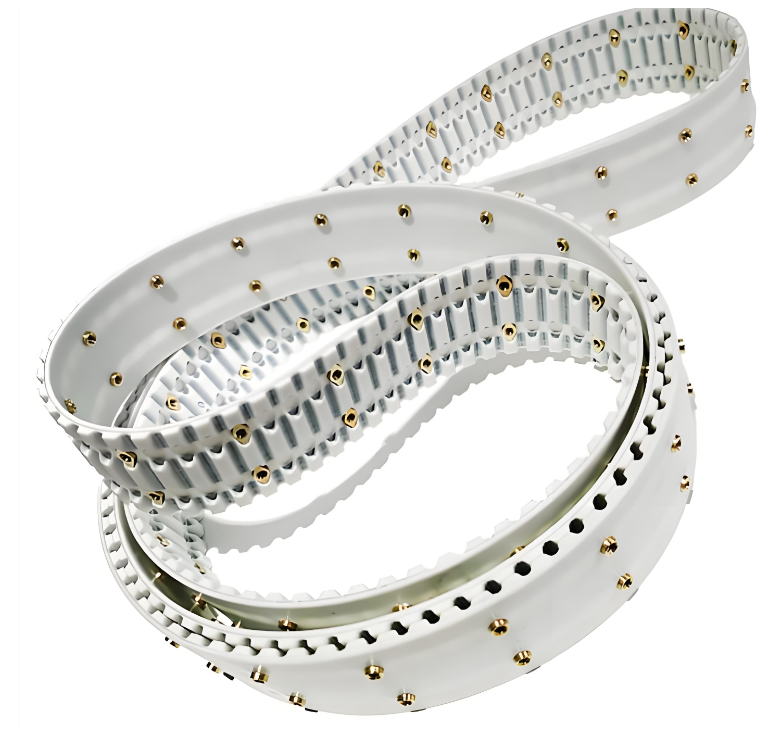

BRECO ATN 系列模块化同步带依靠齿内预制型腔搭配专用镶嵌件、螺丝，实现挡板、载具、定位治具快速拆装。原厂配套尼龙、黄铜、不锈钢三类镶嵌基体，搭配自攻 EJOT Delta PT 螺丝、标准内六角圆柱头螺钉两大紧固件体系，同时明确分型号长度、头部尺寸、锁紧扭矩、材质适配规则。本文完整梳理镶嵌件分类、螺丝规格、扭矩标准、采购编码与装配禁忌，为工装结构设计、现场装配提供标准化依据。

一、工装连接核心组件整体架构

1. 镶嵌件（Einlegeteile）：压入同步带齿型腔，提供稳定内螺纹基座，分散锁紧应力，防止 TPU 齿体撕裂；分为尼龙（PA）、黄铜（MS）、不锈钢（VA）三种材质，DC 下沉锁扣皮带需专用加高款镶嵌件。

2. 紧固螺钉：分为两类专用体系，不可混用：

   • EJOT Delta PT 自攻螺丝：仅适配尼龙镶嵌件；

   • DIN7984 内六角圆柱头螺丝（碳钢 / 不锈钢）：仅适配黄铜、不锈钢镶嵌件。




二、三类镶嵌件材质特性与适用场景

1. 尼龙镶嵌件 ET-PA

• 材质：高强度黑色聚酰胺；

• 适配螺丝：EJOT Delta PT 自攻螺丝；

• 优势：轻量化、静音、成本低，轻微缓冲减震；

• 适用：常温普通自动化、轻型塑料工装；

• 特殊款：ET-PA-ATN10/12,7 DC，专供 DC/DC-PRO 下沉锁扣皮带。

2. 黄铜镶嵌件 ET-MS

• 材质：黄铜；

• 适配螺丝：碳钢 / 不锈钢内六角圆柱头螺钉；

• 优势：强度高、耐磨、不易滑丝，性价比均衡；

• 适用：常规金属载具、频繁拆装柔性产线。

3. 不锈钢镶嵌件 ET-VA

• 材质：1.4301 不锈钢；

• 适配螺丝：不锈钢内六角螺钉；

• 优势：耐酸碱、防锈、可水洗，符合食品医药卫生标准；

• 适用：FDA 食品级 TPUFD1 皮带、冷链、潮湿清洗工况。

三、两大螺钉体系规格、尺寸与适配规则

（一）EJOT Delta PT 自攻螺丝（仅尼龙镶嵌件专用）

1. ATN10 / ATN10K6 / ATN12,7 / ATN12,7K6

   型号：Z40×8、Z40×12、Z40×16；
   头部外径 D=7.0mm，头部高度 H=3.1mm；适配 4/8/12mm 厚度工装板。




2. ATN20 / ATNS20

   型号：Z50×12、Z50×16、Z50×20；
   头部外径 D=8.8mm，头部高度 H=3.5mm；适配 5/9/13mm 厚度工装板。




3. 最大推荐锁紧扭矩

   • 搭配尼龙工装：ATN10/12,7=70 N・cm；ATN20=100 N・cm

   • 搭配金属工装：ATN10/12,7=70 N・cm；ATN20=100 N・cm

   • 皮带 TPU 基材上限：ATN10/12,7=50 N・cm；ATN20=80 N・cm




（二）DIN7984 内六角圆柱头螺钉（黄铜 / 不锈钢镶嵌件专用）

1）碳钢镀锌螺钉

• ATN10/12.7：M4×8、M4×12、M4×16；D=7.0mm，H=2.8mm

• ATN20/ATNS20：M5×12、M5×16、M5×20；D=8.5mm，H=3.5mm

2）不锈钢 VA 螺钉

3）最大推荐锁紧扭矩

• ATN10/12,7：100 N·cm

• ATN20/ATNS20：150 N·cm

四、DC 下沉锁扣皮带专用镶嵌件说明

• 尼龙加高件编码：ET-PA-ATN10 / 12,7 DC

• 黄铜加高件编码：ET-MS-ATN10 / 12,7 DC

  普通标准镶嵌件高度不足，无法匹配铣槽下沉结构，强行装配会出现锁附松动、工装打滑故障；ATN20/ATNS20 DC 锁扣无需更换特殊镶嵌件，标准件通用。




五、完整采购编码与订货示例

1. 镶嵌件编码规则

• 标准尼龙：ET-PA-ATN10/12,7

• DC 专用尼龙：ET-PA-ATN10/12,7 DC

• 标准黄铜：ET-MS-ATN10/12,7

• 标准不锈钢：ET-VA-ATN10/12,7

• ATN20 系列仅标注 ATN20 后缀即可

2. 螺钉订货示例

1. EJOT 自攻螺丝（尼龙镶嵌）：ATN10/12,7 Z40×12

2. 碳钢内六角螺钉：ATN20 M5×16

3. 不锈钢螺钉：ATN10/12,7 VA M4×12

六、装配关键禁忌与实操规范

1. 螺丝体系严禁交叉混用

   Delta PT 自攻螺丝只能配尼龙镶嵌；M4/M5 公制内六角螺丝仅适配黄铜、不锈钢基体，混用会滑丝、撕裂型腔。




2. 锁紧扭矩必须严控上限

   超过规定扭矩会挤压皮带齿部 TPU，长期运行出现齿根开裂、镶嵌件脱落；建议使用扭矩扳手装配。




3. 工装板厚度匹配对应螺丝长度

   薄工装用短螺丝，厚载具选用加长型号，螺杆不可过长顶穿皮带齿底。




4. 镶嵌件垂直压入型腔

   倾斜装配会造成螺丝单边受力，局部应力集中加速皮带损坏。




5. 食品 / 潮湿工况全套不锈钢方案

   镶嵌件 + 螺钉统一选用 VA 不锈钢材质，杜绝生锈污染物料。




6. 锁扣区域工装装配（DC-PRO）

   接头位置安装治具时，严格遵循 DC 加高镶嵌件规格，扭矩值与普通区域保持一致。




七、分工况配套选型方案

1. 普通常温 3C 输送（轻型塑料挡板）

   ET-PA 尼龙镶嵌件 + EJOT Delta PT 自攻螺丝，成本低、拆装便捷。




2. 通用包装线（金属载具、频繁换型）

   ET-MS 黄铜镶嵌件 + 碳钢内六角螺钉，耐磨抗滑丝。




3. 食品、医药无菌清洗产线

   ET-VA 不锈钢镶嵌件 + VA 不锈钢内六角螺钉，防锈可水洗，符合 FDA。




4. 封闭机架配 DC/DC-PRO 锁扣

   全套 DC 加高型尼龙 / 黄铜镶嵌件，匹配下沉铣槽皮带。




5. ATN20/ATNS20 重载分拣

   M5 加长内六角螺钉，搭配黄铜 / 不锈钢镶嵌，采用 150 N・cm 标准扭矩锁紧。
