在封闭机架、无法预装工厂焊接闭环同步带的自动化产线中，BRECO ATN 系列可拆卸机械锁扣（C/DC/DC-PRO）是现场快速闭环的核心方案。本文基于原厂选型流程图、订货编码规则、配套采购要求，系统梳理锁扣选型判断步骤、采购标注规范、预装配订单要求，为机械工程师选型、采购人员下单提供标准化操作依据，规避型号错配、配件缺失、交付不符等问题。

一、ATN 锁扣两步选型判定流程

第一步：判断是否需要在锁扣接头区域安装工装型材

1. 是（接头处需布置挡板、定位载具）

   直接选定 DC-PRO 锁扣，唯一可在接驳位置固定工装的方案；适用于多工位柔性移栽、3C 载具输送、重型工装流水线。




2. 否（接头区域不布置任何工装），进入第二层判断

第二步：判断是否需要钢带完全沉入皮带背部（输送面齐平）

1. 是（钢带下沉、表面无凸起） → 选用 DC 锁扣

   皮带背部预铣凹槽，弹簧钢背板完全嵌入带体，输送无台阶，避免小件、食品物料卡滞；全系列 ATN10/12.7/20/ATNS20 均可选用。




2. 否（钢带外露凸起） → 选用 C 基础锁扣

   仅支持 ATN10、ATN10K6、ATN12.7、ATN12.7K6 小齿距型号；ATN20/ATNS20 重载系列无 C 型锁扣方案，不可选用。




补充带宽适配范围

二、锁扣预装配采购判定规则

1. 需要厂家提前预装锁扣

   订货编码末尾追加后缀 montiert，皮带、锁扣、螺钉、镶嵌件出厂预先组装到位，到货后直接穿入设备使用，省去现场装配工时。




2. 无需预装，散装交付

   编码不添加 montiert 后缀，标准交付形式：皮带主体单独包装，整套锁扣配件独立随货附送，客户现场自行组装接驳。




三、核心采购注意事项（易出错关键点）

1. 皮带与锁扣需分开标注，不会自动配套

2. DC/DC-PRO 皮带需配套专用加高镶嵌件

3. DC-PRO 锁扣命名特殊规则

4. ATN20/ATNS20 无 C 型锁扣限制

四、分类型标准订货编码实例拆解

（一）C 型基础外露锁扣

1. 散装交付

   皮带编码：50 ATN 10 / 5400 C
   锁扣编码：50 ATN 10/12,7 C
   释义：50mm 带宽 ATN10，总长 5400mm，配套 C 型锁扣，皮带与锁扣分开散装。




2. 工厂预装配交付

   皮带编码：50 ATN 10 / 5400 C montiert
   锁扣编码同步追加 montiert 后缀，到货锁扣已预装完成。




（二）DC 下沉齐平锁扣

1. 散装交付

   皮带编码：75 ATN 12,7 / 12700 DC
   锁扣编码：75 ATN 10/12,7 DC




2. 预装配交付

   皮带编码：75 ATN 12,7 / 12700 DC montiert




（三）DC-PRO 工装通用锁扣

1. 散装交付

   皮带编码：100 ATN 20 / 8000 DC
   锁扣编码：100 ATN 20 DC-PRO




2. 预装配交付

   皮带编码：100 ATN 20 / 8000 DC montiert
   锁扣编码：100 ATN 20 DC-PRO montiert




五、分场景选型实操建议

1. 小型简易输送、工件不经过接头、预算有限

   ATN10/12.7 小齿距选用 C 型锁扣，散装交付，现场自行装配，成本最低。




2. 食品 / 医药分拣、小件物料跨接头输送、防卡料需求

   全系列选用 DC 锁扣，钢带下沉输送面平整，无卫生死角、无卡料隐患。

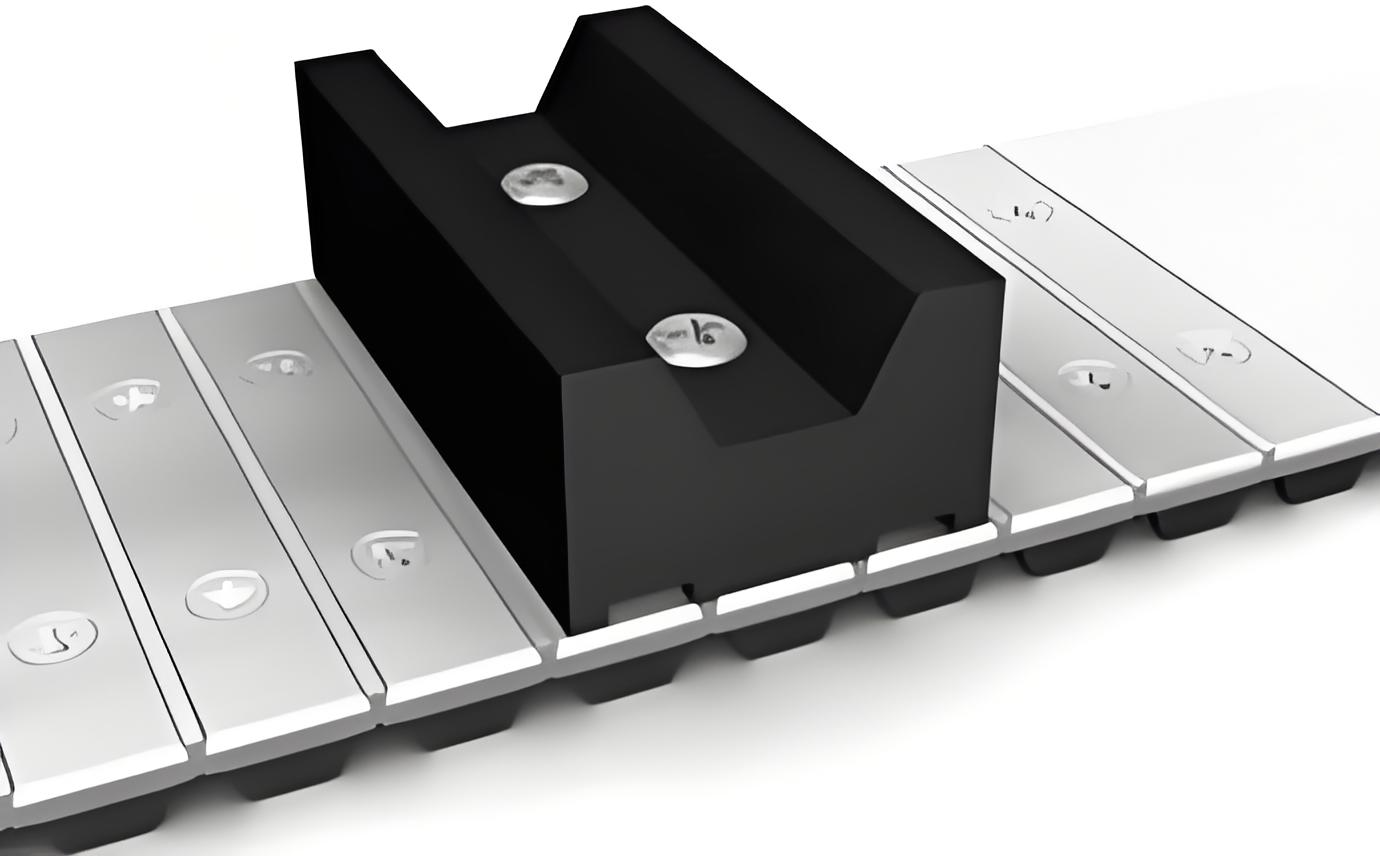

3. 多工位柔性产线、接头位置需要安装定位治具 / 挡板

   统一选用 DC-PRO 锁扣，接头区域完整保留工装型腔，工装排布无避让限制。




4. ATN20/ATNS20 重载箱体输送、金属工件移栽

   仅 DC、DC-PRO 可选，重载、频繁启停工况优先 DC-PRO；无工装需求选 DC。




5. 设备改造、现场装配能力不足、追求快速投产

   所有型号均可追加 montiert 预装配后缀，厂家预装锁扣，缩短现场安装时间。




六、设计与采购避坑总结

1. 选型先看是否接头装工装，有工装直接 DC-PRO；无工装再判断是否需要平整输送面，区分 DC 与 C；

2. ATN20/ATNS20 重载型号禁止选用 C 型锁扣，仅 DC/DC-PRO 有效；

3. 锁扣为独立配件，下单必须同时标注皮带编码与锁扣编码，否则无配套接驳组件；

4. DC/DC-PRO 方案需配套加高镶嵌件，采购时同步告知供应商，避免配件不匹配；

5. 如需预装锁扣，所有编码末尾统一添加 montiert 后缀，区分散装与预装配交付；

6. DC-PRO 仅锁扣标注 PRO，皮带本体仅标注 DC，编码格式不可混淆。
