轻载到重载全覆盖：BRECOATN12.7/ATN20/ATNS20 模块化输送同步带完整选型指南
一、产品系列划分与基础规格差异
1. 齿距与型号定位
ATN12.7（齿距 12.7mm）
细分标准 ATN12.7、加厚 ATN12.7 DC，主打轻、中载精密输送、短行程直线模组；ATN20/ATNS20（齿距 20mm）
ATN20：标准 20mm 齿距，中重载通用输送；
ATNS20：加强芯线结构，同带宽抗拉承载力大幅提升，面向重型工件转运。
2. 标准带宽配置
| 型号 | 可选带宽 (mm) | 备注 |
|---|---|---|
| ATN12.7 | 25/50/75/100 | 窄幅 25mm 适配微型设备 |
| ATN12.7 DC | 50/75/100 | 无 25mm，加厚基材，工装承载更强 |
| ATN20 | 50/75/100 | 全尺寸覆盖中重载 |
| ATNS20 | 50/75 | 无 100mm，加强结构，重型负载专用 |
3. 单齿镶嵌型腔数量（工装安装位）
ATN12.7：单齿支持 1/2/3/4 组镶嵌件，改装灵活度最高；
ATN20：单齿 2/3/4 组，适配多工位密集工装；
ATNS20：单齿仅 2 组，侧重高强度拉力，减少开槽对齿体强度损耗。
4. 供货形态 M（开口卷材）/V（无缝焊接闭环）
M 开口卷材
ATN12.7：标准 50m/100m 整卷；
ATN20/ATNS20：标准 50m 整卷；
长度超标准卷料均可定制裁切；传动计算时啮合齿数上限取 12 齿，抗拉承载力远高于闭环带。
V 无缝焊接闭环带
ATN12.7 最小闭环长度：880mm；
ATN20/ATNS20 最小闭环长度：1000mm；
焊接接头削弱整体拉力，设计啮合齿数上限仅 6 齿，钢芯、不锈钢芯许用拉力数值一致。
二、自重、张力芯与核心力学参数
1. 单位自重（不含镶嵌件、螺丝、工装）
ATN12.7：0.111~0.444kg/m；ATN12.7 DC 加厚款自重提升 30% 以上，50mm 规格 0.282kg/m；
ATN20：0.403~0.806kg/m；ATNS20 加强结构同带宽自重略高于 ATN20，50mm 规格 0.433kg/m。
2. 两种张力芯选型：钢芯 / 不锈钢 VA 芯
ATN12.7 拉力参数
M 钢芯：25mm 带宽 3000N，100mm 带宽 12000N；VA 芯同带宽拉力下降约 28%；
V 闭环统一上限：25/50/75/100mm 对应 1000/2000/3000/4000N。
ATN20/ATNS20 拉力参数
ATN20 M 钢芯：50mm=8000N、100mm=16000N；VA 芯拉力小幅衰减；
ATNS20 加强钢芯承载力显著提升，50mm 带宽许用拉力 11200N，适合重型输送；
V 闭环 ATN20/ATNS20 拉力统一：50mm=2700N、75mm=4000N，无 100mm 规格 ATNS20 闭环款。
3. 弯曲极限（最小带轮齿数、最小带轮直径）
ATN12.7：钢 / VA 芯最小齿数 zmin=20，最小带轮直径 dmin=80mm；
ATN20：钢芯 dmin=125mm，VA 芯 dmin=120mm，最小齿数 20；
ATNS20 加强款：最小齿数 25，最小带轮直径 160mm，不支持不锈钢芯。
三、全工况 TPU 基材体系，覆盖特殊环境需求
TPUST1（标准基材）
出厂标配，搭配钢芯，耐磨抗老化；皮带背面可复合 PAZ 白色防滑层、PAR 绿色高摩擦层，或双色复合 PAZ-PAR 层，适配通用自动化常温产线。TPUFD1（食品级 FDA 材质）
仅适配不锈钢 VA 芯，可直接接触食品、医药原料，耐清水、酸碱清洗剂冲刷，烘焙、包装、无菌分拣专用。TPUKF1（低温耐寒材质）
耐温区间 - 25℃~+5℃，冷库、冷链输送专用，低温下不发硬、不开裂，配备钢芯张力线。
四、承载计算逻辑与齿部承载力特性
1. 圆周力计算公式
\(F_{Umax}\)：单齿允许承载载荷，查阅对应型号转速 - 承载力曲线；
\(z_{e}\)：带轮实际啮合齿数，工程设计最低保证 6 齿；
设计上限：M 开口带最多取 12 齿，V 焊接闭环带最多取 6 齿，超出数值不计入承载。

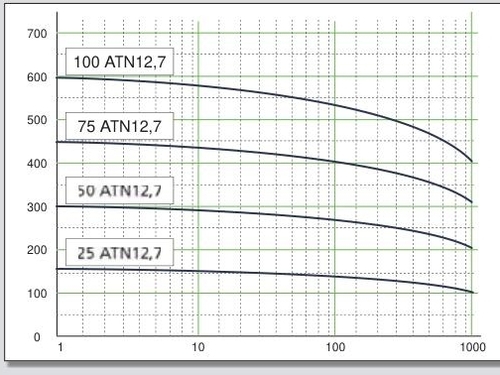

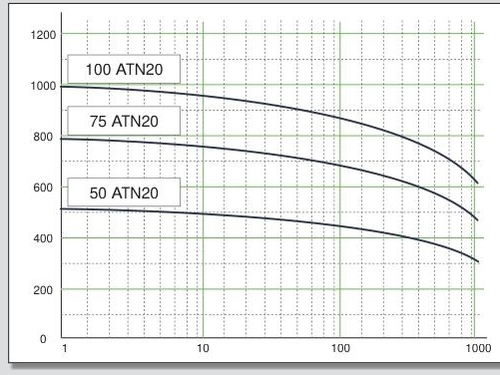

2. 转速 - 齿承载规律
带宽越大，单齿承载上限越高；同转速下 100mm 带宽承载力＞75mm＞50mm；
转速升高，齿部剪切承载力持续下降；高速传动需加宽皮带、增大啮合齿数提升安全余量；
ATN20 系列单齿承载力整体远高于 ATN12.7，重载工况优先选用 20mm 齿距型号。
五、ATN 系列核心差异化优势

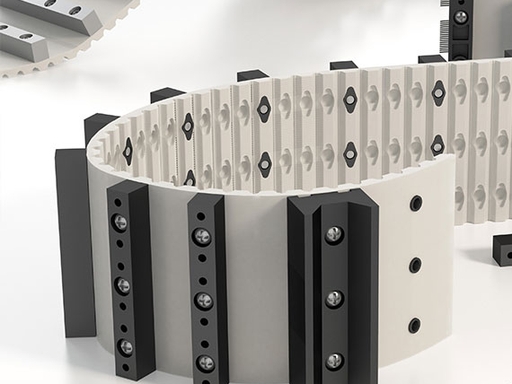

模块化免拆工装改装
齿内预制型腔，无需拆解整条皮带即可增减、更换挡板、定位治具，产线换型停机时间大幅缩短，适配多规格工件柔性生产线；全载荷梯度覆盖
12.7mm 小齿距做精密轻载，20mm 标准齿距应对常规重载，ATNS20 加强款承接重型物料转运，单一产品系列覆盖绝大多数输送需求；多环境材质适配
常温、冷链、食品洁净、潮湿腐蚀环境均有对应基材与张力芯方案，无需更换皮带结构，仅调整材质即可适配不同工况；双形态供货灵活适配设备
M 开口卷材适合长行程直线模组、现场按需裁切；V 闭环带适配环形回转输送线，满足固定周长设备需求；高精度低伸长
聚氨酯基材搭配钢 / 不锈钢张力芯，弹性形变小，长期运行定位精度稳定，适配分拣、检测、精密移栽设备。
六、分场景选型建议
微型精密输送、3C 小件移栽
选用 ATN12.7，25/50mm 窄幅，设备体积紧凑，轻载定位精度高；加装厚重工装可选 ATN12.7 DC 加厚款。食品包装、医药无菌分拣
ATN12.7/ATN20 搭配 TPUFD1 食品级材质 + 不锈钢 VA 芯，耐腐蚀、可水洗，符合 FDA 卫生标准。冷库冷链、低温物料输送
全系搭配 TPUKF1 耐寒材质，-25℃低温保持柔性，避免皮带脆裂失效。常规中重载环形输送、包装流水线
ATN20 标准款，50~100mm 带宽，承载力均衡，性价比突出。重型工件、大负载转运、长距离重载传动
ATNS20 加强款，抗拉强度大幅提升，适合金属工件、重型箱体输送。长行程直线模组、定制超长传动机构
优先 M 开口卷材，承载力远高于闭环 V 型带，可现场裁切任意长度。
七、使用与选型注意事项
闭环带长度限制：ATN12.7 闭环最短 880mm，ATN20 闭环最短 1000mm，短行程设备优先核对长度要求；
承载力安全系数：焊接 V 型闭环带拉力、齿承载均弱于 M 开口带，重载工况尽量避免选用闭环款；
工装开孔规范：出厂型腔 0.2mm 密封 TPU 层需专用工具开孔，暴力破坏齿体将大幅降低齿部剪切强度；
带轮匹配红线：严格遵循最小齿数、最小带轮直径要求，ATNS20 不可使用过小带轮，否则极易出现芯线断裂；
材质起订量：食品级、耐寒特种 TPU 材质存在最小采购量，前期方案设计需提前与供应商确认。
