BRECO ATN 系列同步带：模块化聚氨酯传动技术的创新者
一、产品核心技术与材料创新
（一）基础结构设计
（二）专用材料体系
TPUST1 标准材料：配备钢梁抗拉层，适用于大多数工业环境，是通用场景的首选，具备均衡的强度、耐磨性和成本优势；
TPUFD1 食品级材料：符合 FDA 标准，搭配 VA 拉力梁，无毒无味且耐清洗，专门用于食品加工、医药包装等卫生要求严苛的领域；
TPUKF1 低温柔性材料：采用钢丝绳拉杆，可在 - 25°C 至 + 5°C 的低温环境下保持良好柔韧性，适用于冷链物流、低温自动化生产线等特殊场景。
（三）模块化设计理念

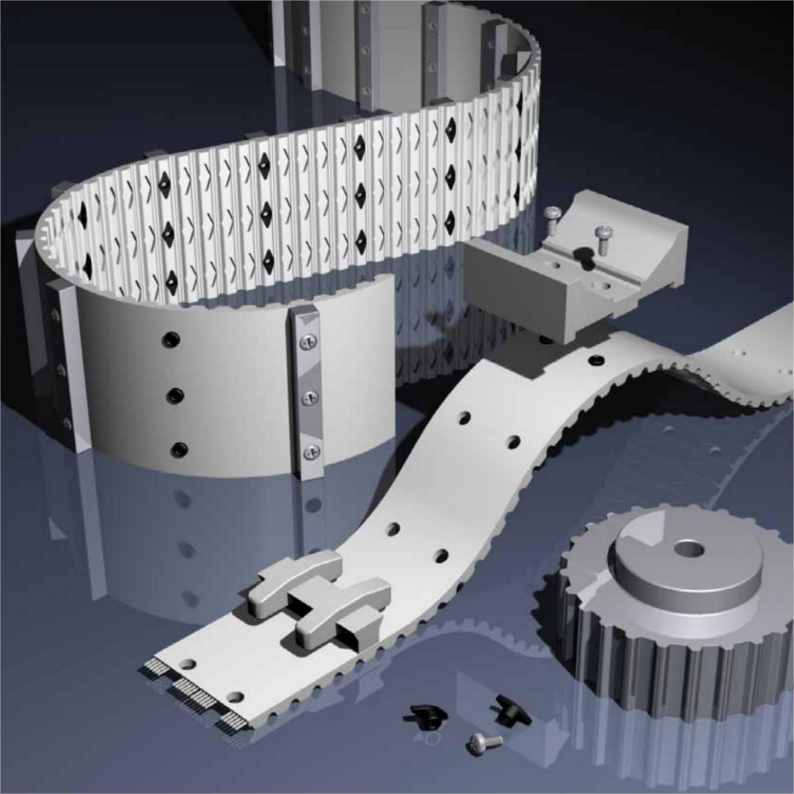

ATN 系列的核心创新在于模块化设计，通过 “带体 + 型材紧固件 + 连接锁 + 齿盘” 的组合式结构，实现了传动系统的灵活配置与快速适配。带体可根据输送需求安装不同类型的型材（塑料、金属、陶瓷等），且更换型材时无需拆卸皮带，大幅缩短停机时间；配套的齿盘、支撑钢轨等部件经过精密校准，与带体完美啮合，确保传动效率与稳定性。这种模块化设计使同一带体可适配多种输送场景，降低了设备升级与维护成本。
二、ATN 系列核心型号与技术参数
（一）基础规格参数
型号系列 | 节距（mm） | 标准宽度（mm） | 最小焊接长度（mm） | 适用抗拉层 |
ATN10/DC | 10 | 25/50/75/100 | 880 | 钢梁 / VA 拉力梁 |
ATN12.7/DC | 12.7 | 25/50/75/100 | 880 | 钢梁 / VA 拉力梁 |
ATN10K6/DC | 10 | 50/75/100 | 880 | 钢梁 / VA 拉力梁 |
ATN12.7K6/DC | 12.7 | 50/75/100 | 880 | 钢梁 / VA 拉力梁 |
ATN20/ATNS20 | 20 | 50/75/100 | 1000 | 钢梁 / VA 拉力梁 |
（二）关键性能参数
抗拉强度：钢梁抗拉层的允许拉力范围为 1000N（25mm 宽）至 16000N（100mm 宽），VA 拉力梁为 2150N 至 14600N，可根据载荷需求选择合适宽度与抗拉层组合；
弹簧率：钢梁的特殊弹簧率范围为 0.75×10⁶N 至 4.2×10⁶N，VA 拉力梁为 0.54×10⁶N 至 3.65×10⁶N，确保带体在动态载荷下的稳定性；
弯曲性能：最小啮合齿数为 20-25 齿，最小弯曲直径为 80-160mm，适配不同尺寸的传动轮设计；
周向力传递：可传递周向力 FU=FUSPez×ze（其中 z 为啮合齿数，e≥6），焊接带体最大啮合齿数为 6，单体带体为 12，确保高效动力传输。
（三）特殊型号特性
ATN K6 系列：采用特殊楔形设计，50mm 宽皮带楔形位置对称，75/100mm 宽皮带为非对称设计，适用于高剪切力场景，每颗牙齿可配置 2-4 个插入件，增强型材固定稳定性；
ATNS20：专为重载设计，钢梁抗拉层允许拉力可达 19600N（100mm 宽），最小弯曲直径 160mm，适用于重型物料输送与大功率传动。
三、配套组件与连接技术
（一）正时皮带锁系统
C 型锁：适用于 ATN10/12.7/K6 系列，带体总厚度 4.5mm，背板拧固于带体背面，锁长 10 齿（9 节），锁定区域不可安装型材；
DC 型锁：适配全系列型号，带体厚度 5.4mm（ATN20 为 8mm），背板凹陷设计使带体背面保持平整，锁定区域不可安装型材；
DC-PRO 型锁：支持在锁定区域安装型材，无需更改轮廓尺寸，适用于连续输送场景，大幅提升空间利用率。
（二）紧固件与螺钉系统
塑料插入件：适配 EJOT Delta PT® 螺钉（Z40/Z50 系列），推荐拧紧力矩 50-100Ncm，适用于轻中度载荷；
黄铜 / VA 插入件：搭配 DIN 7984 标准气缸盖螺钉（M4/M5 系列），推荐拧紧力矩 100-150Ncm，适用于重载场景；
插入件侧面配备 0.2mm 厚 TPU 密封层，增强防尘防水性能，延长使用寿命。
（三）齿盘与支撑钢轨
四、安装、订购与应用优势
（一）安装与维护要点
带体安装时需确保齿盘与带体精准啮合，最小啮合齿数不低于规定值；
拧紧螺钉时严格遵循推荐力矩，避免过度紧固导致带体损伤；
低温环境下优先选择 TPUKF1 材料，避免带体脆化；
定期检查锁连接、插入件状态，及时更换磨损部件，确保传动安全。
（二）订购规范
标准订购：75 ATN12.7/7620 V-50.8-TPUFD1（宽度 75mm，型号 ATN12.7，长度 7620mm，焊接型，间隙 C=50.8mm，食品级材料）；
带锁订购：100 ATN20/8000 DC-PRO 安装（宽度 100mm，型号 ATN20，长度 8000mm，DC-PRO 锁，预组装）。
（三）核心应用优势
高可靠性：优质聚氨酯与高强度抗拉层组合，使用寿命较普通同步带延长 30% 以上，减少更换频率；
灵活适配：模块化设计支持快速更换型材，同一带体可适配多种输送需求，降低设备投入；
成本优化：短停机时间、低维护成本、长使用寿命共同构成成本优势，尤其适用于大规模自动化生产线；
环境适应性：多材料体系覆盖 - 25°C 至常温、食品级、重载等场景，应用范围广泛；
精密传动：传动精度高，振动小，适用于电子元件、精密机械等对传动稳定性要求严苛的领域。
五、应用场景与行业价值
作为聚氨酯同步带技术的引领者，BRECO ATN 系列以 “创新驱动、品质为本” 的设计理念，不仅为工业传动提供了高效解决方案，更推动了传动系统向模块化、环保化、精准化方向发展。其完整的产品体系、严格的质量控制与专业的技术支持，使其成为全球工业企业的信赖之选，为工业自动化升级注入持续动力。
